浅深４軸工法とは

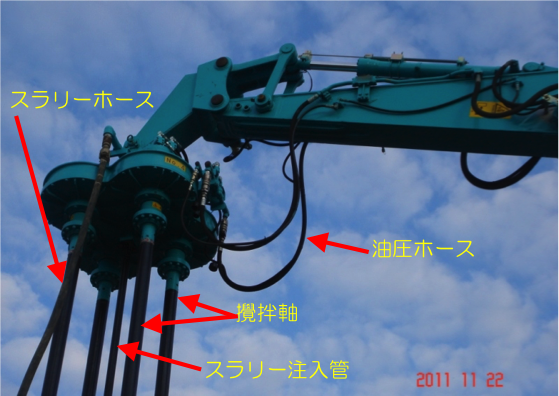

• バックホウ等の掘削機械に４軸処理機を装着して地盤改良を行うスラリー式の多軸機械攪拌式混合処理工法です。
• 独自に開発した施工管理システムと油圧制御装置を汎用性の高いバックホウ等に搭載することにより、表層・中層の軟弱な地盤を原位置で混合攪拌します。
• 処理機の刃先には４軸の先端に合計２４枚の攪拌翼を装着して、施工機に比べ大断面の改良面積を安定した品質で経済的に施工できる工法です。
• 自動姿勢制御方式で最大深度 6m施工可能
• ガイドリーダ方式で最大深度15m施工可能
• 工法特許取得『特許番号　第4920116号』
• NETIS登録番号　KT-170044－A

浅深４軸工法の特長

• バックホウやテレスコピック型クローラクレーンの先端に４軸処理機を搭載することで、施工機が接近できない場所や高低差のある場所での施工が可能です。 (高低差　バックホウ２m、テレスコピック型クローラクレーン５m)
• バック方式ではブーム、アーム処理機エキストラアームの作動を制御し処理機の鉛直性や貫入・引き抜き速度を自動制御する施工管理システムにより、自動管理可能です。

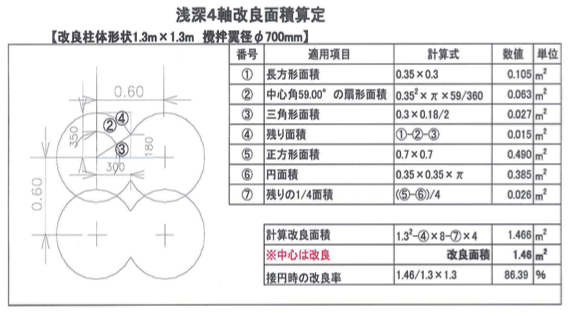

• 改良面積はФ700mmの攪拌翼を装着しオーバーラップさせ、1.46㎡/セットの地盤改良を行います
• ４軸連結の供回り防止板により、ムラの無い高品質な改良を可能としています。

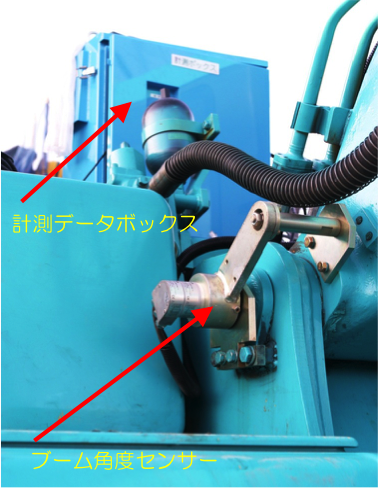

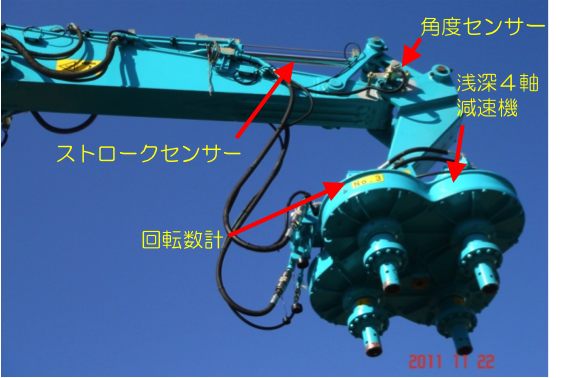

自動制御装置

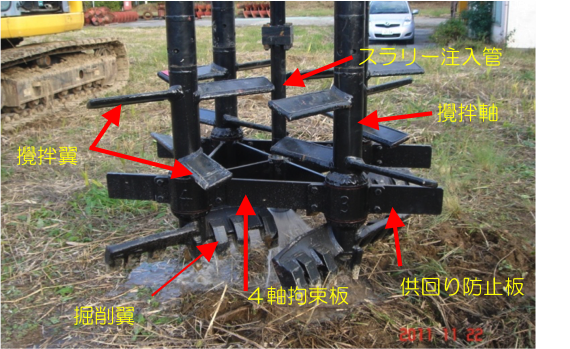

攪拌翼形状

標準施工サイクル

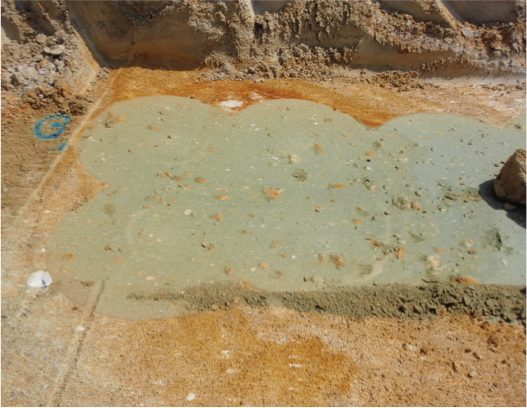

出来型状況

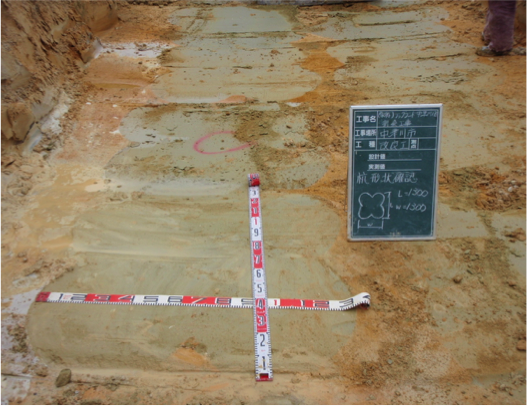

杭頭確認状況

適用範囲

機種の選定

機種の選定は現場の施工性、作業性を考慮して以下の２機種より選択します。

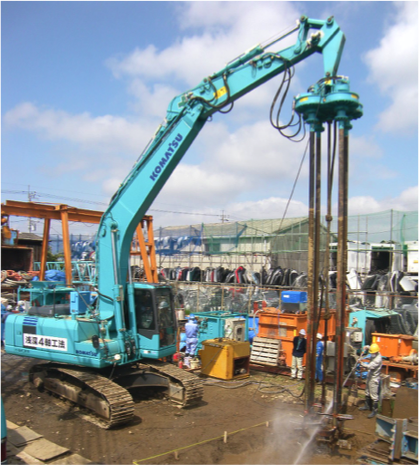

自動姿勢制御方式工機

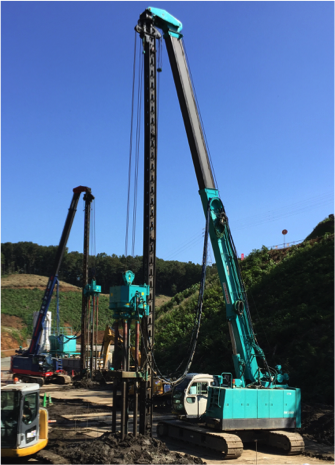

ガイドリーダ方式工機
